催化燃烧过程:

　　在化学反应过程中，利用催化剂降低燃烧温度，加速有毒有害气体完全氧化的方法，叫做催化燃烧法。由于催化剂的载体是由多孔材料制作的，具有较大的比表面积和合适的孔径，当加热到300~450℃的有机气体通过催化层时，氧和有机气体被吸附在多孔材料表层的催化剂上，增加了氧和有机气体接触碰撞的机会，提高了活性，

　　使有机气体与氧产生剧烈的化学反应而生成CO2和H2O，同时产生热量，从而使得有机气体变成无毒无害气体。

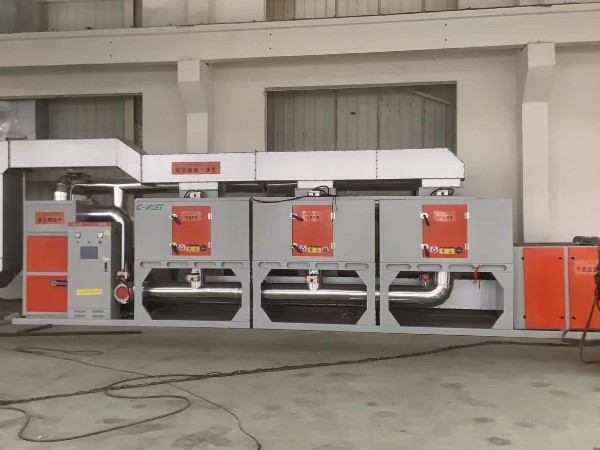

　　催化燃烧装置主要由热交换器、燃烧室、催化反应器、热回收系统和净化烟气的排放烟囱等部分组成。其净化原理是：未净化气体在进入燃烧室以前，先经过热交换器被预热后送至燃烧室，在燃烧室内达到所要求的反应温度，氧化反应在催化反应器中进行，净化后烟气经热交换器释放出部分热量，再由烟囱排入大气。

　　催化燃烧系统原理:然气燃料具有热值高、大气污染排放物少的优点，在一般情况下，天然气的燃烧仍然会排放一定量的NO由于NO，具有对环境污染的影响，因此很有必要降低天然气燃烧过程中N0，的排放量。近十多年的研究表明，催化燃烧技术完全可能解决上述问题，可以使得燃气燃烧达到低排放的标准，近于零排放，同时可以有效提高炉膛内热效率 。

　　燃烧器工作原理是当需要改变燃烧功率时，通过调节进入燃烧系统的混合燃气量来改变整个系统的能量。

　　目前,国产催化燃烧装置的工作流程为:1、废气前处理设备；2、气一气换热器；3、预热室；4、催化反应器；5、气一气换热器；6、净化气体排空

　　电控制系统组成及功能:催化燃烧器电控制系统由PLC控制器、文本显示器、变频调速器、点火器、紫外线传感器、热电偶等电控设备以及风机，另外由零压阀调节燃气与空气的比例。催化燃烧电气控制系统工作过程分为三个状态：燃烧器工作状态、停止状态及参数设定状态。在工作状态中又分为点火过程和燃烧过程。由安装的热电偶检测出温度，送文本显示器显示。

　　PLc具有模拟量输入、输出模块，检测火焰燃烧信号和热电偶温度信号，将检测到的信号与设定的信号经过比较运算后，通过0～10 V电信号控制变频器的输出频率来调整风机的转速，保持燃烧器的燃烧温度，这就是构成以设定温度为基准的控制系统；自动检测燃烧器温度信号与设定的温度比较，输出各类报警信号或直接停机。

　　燃烧温度和变频器输出频率。设定参数和工作状态等信息；可以通过显示器在线调整运行温度参数，修改设定温度控制风机的运行。该系统还设有多种保护功能，尤其是较强的逻辑互锁功能，从而保证系统工作可靠，并且具有较为完善的控制功能。
